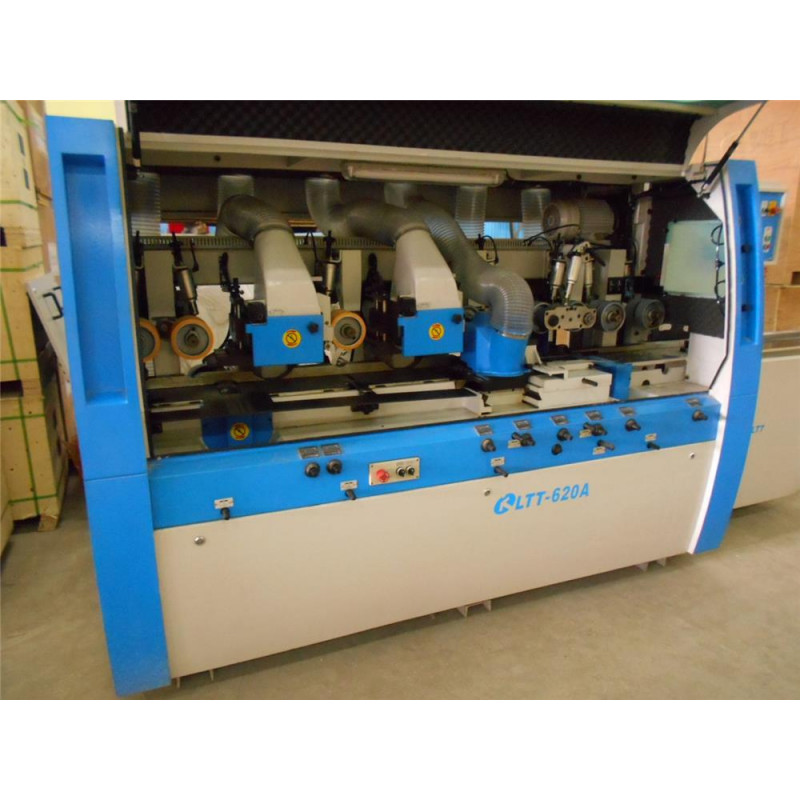

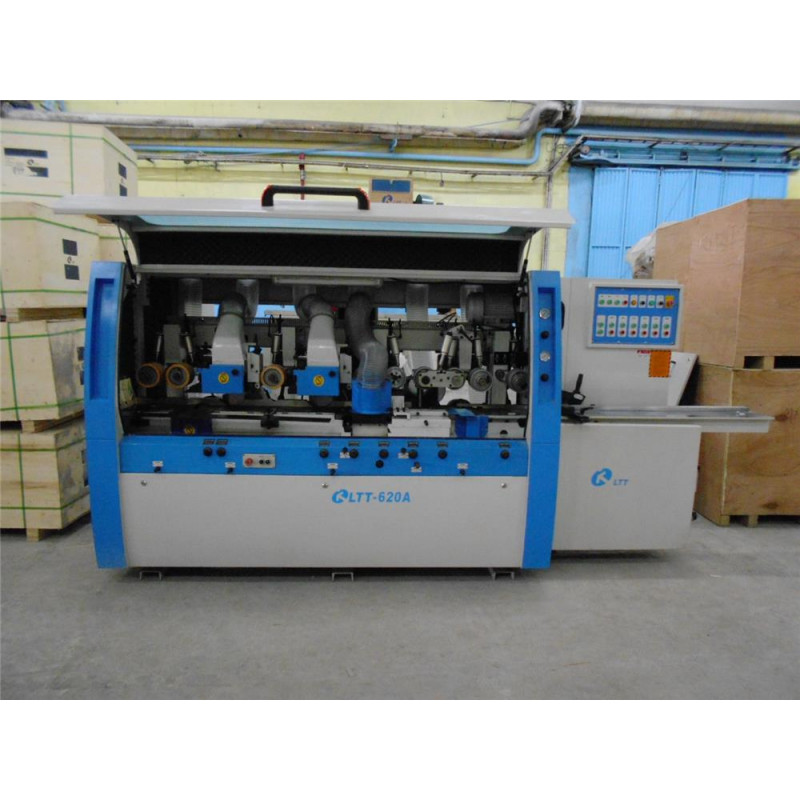

Четырехсторонний станок QMB620A, 6-ти шпиндельный с инвертором, 200х160
Технологии не стоят на месте, не исключение и такая сфера, как станкостроение. QMB620A – улучшенная версия станка QMB620A. Основными его отличиями от старой модели можно назвать – большую максимальную ширину обработки, увеличенные мощность и диапазон скоростей подачи заготовки.
Применение QMB620A: на шестишпиндельном станке QMB620A обрабатывают практически все виды погонажных изделий, в том числе сложный профиль и брус большого сечения. Профильное фрезерование и фрезерование по плоскости единовременно с четырех сторон детали делает его удобным и выгодным для всех типов деревообрабатывающих производств.
Особенности QMB620A:
- Наличие инвертора – на QMB620A установлена электронная система, регулирующая скорость подачи;
- Надежная редукторная система – система с усиленным безлюфтовым редуктором обеспечивает стабильную подачу заготовок.
- Производитель:
- 100
Техническая характеристика
Наименование | Параметры |
Максимальная ширина обработки, мм | 200 |
Минимальная ширина обработки, мм | 20 |
Максимальная толщина обработки, мм | 125 |
Минимальная толщина обработки, мм | 8 |
Общее количество шпинделей | 6 |
Частота вращения шпинделей об/мин | 6800 |
Скорость подачи материала м/мин | 6-24 |
Диаметр шпинделей, мм | 40 |
Диаметр инструмента, мм на первом нижнем шпинделе на выпрямляющем шпинделе на правом вертикальном шпинделе на левом вертикальном шпинделе на первом верхнем шпинделе на втором верхнем шпинделе на втором нижнем шпинделе |
125 152 110-180 110-180 110-180 110-180 110-200 |
Мощность двигателей первый нижний шпиндель правый вертикальный шпиндель левый вертикальный шпиндель первый верхний шпиндель второй верхний шпиндель второй нижний шпиндель двигатель подачи материала поднятие/балансировка |
5,5 кВт /7,5НР 5,5 кВт /7,5НР 5,5 кВт /7,5НР 7,5 кВт /10НР 5,5 кВт /7,5НР 5,5 кВт /7,5НР 4,0 кВт /5,5НР 0,75 кВт/1НР |
Суммарная мощность, кВт | 40 кВт/54НР |
Диаметр подающих роликов, мм | 140*35*50 |
Диаметр трубы отвода опилок, мм | 120 |
Габариты, мм | 4000*1780*1750 |
Упаковочный размер, мм | 4120*1860*2130 |
Масса, кг | 4400 |
Особенности
| Вес станка, кг | 4400 |
| Габаритные размеры, мм | 4000 х 1780 х 1750 |
| Давление в пневмосистеме, Атм. | 6 |
| Диаметр вытяжного патрубка (мм) | 120 |
| Диаметр инструмента, мм, на втором верхнем шпинделе | 108-180 |
| Диаметр инструмента, мм, на втором нижнем шпинделе | 108-230 |
| Диаметр инструмента, мм, на выпрямляющем шпинделе | 152 |
| Диаметр инструмента, мм, на левом вертикальном шпинделе | 108-200 |
| Диаметр инструмента, мм, на первом верхнем шпинделе | 108-180 |
| Диаметр инструмента, мм, на первом нижнем шпинделе | 125 |
| Диаметр инструмента, мм, на правом вертикальном шпинделе | 108-200 |
| Диаметр маховика, мм | 140*35*50 |
| Диаметр трубы отвода опилок, мм | 150 |
| Диаметр шпинделей, мм | 40 |
| Количество шпинделей | 6 |
| Максимальная толщина обработки, мм | 125 |
| Максимальная ширина обработки, мм | 200 |
| Минимальная толщина обработки, мм | 8 |
| Минимальная ширина обработки, мм | 20 |
| Мощности двигателей приводов шпинделей: 1-й нижний горизонтальны | 5,5 |
| Мощность 2-го нижнего шпинделя (КВт) | 5,5 |
| Мощность верхнего шпинделя (КВт) | 5,5 |
| Мощность двигателя подачи, кВт | 4 |
| Мощность левого шпинделя (КВт) | 5,5 |
| Мощность шпинделей, второй верхний шпиндель | 7,5 |
| Мощность шпинделей, второй нижний шпиндель | 5,5 |
| Мощность шпинделей, поднятие/балансировка | 0,75 |
| Мощность шпинделей, правый вертикальный шпиндель | 5,5 |
| Мощность эл/двигателя, кВт | 40 |
| Напряжение питания, В | 380 |
| Общая мощность, кВт | 40 |
| Общее количество шпинделей | 6 |
| Страна производства | Китай |
| Транспортные габариты, мм | 4000*1780*1750 |
| Упаковочный размер, мм | 4120*1860*2130 |
| Частота вращения пильного шпинделя, об/мин | 6800 |
