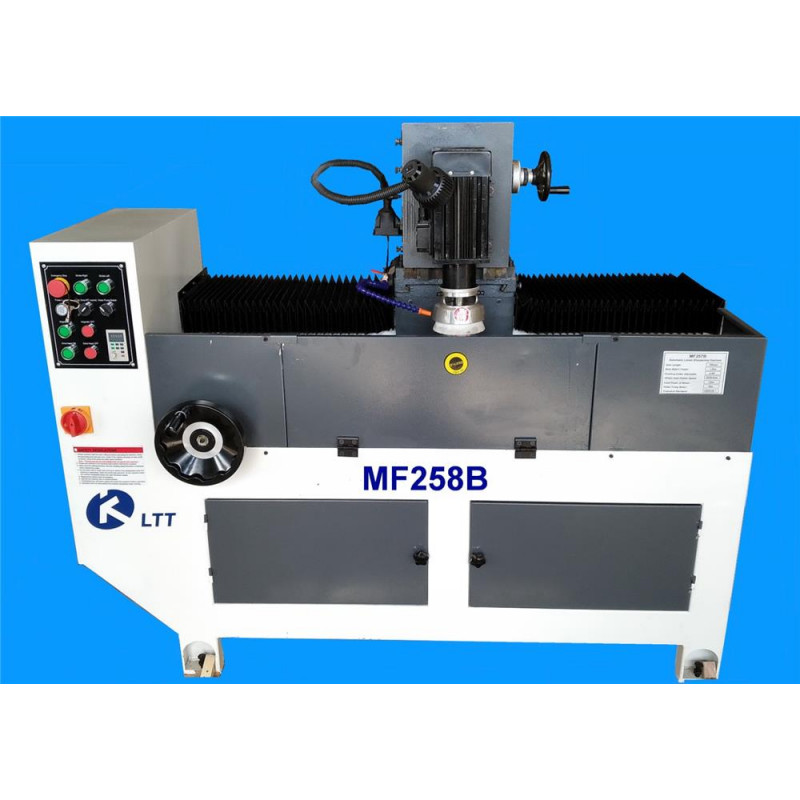

Автоматический заточной станок MF258B c электромагнитной плитой
Станок специально спроектирован для заточки прямых ножей как по плоскости так и по задней кромке. Заточка производится с использованием СОЖ в автоматическом или ручном режиме.
Отличительные особенности:
- - магнитный стол с наклоном до 90о
- - охлаждение СОЖ
- - автоматический режим обработки
- - бесступенчатая регулировка частоты вращения шпинделя
- - централизованная система смазки направляющих
- Производитель:
- 100
Технические характеристики
Наименование | Параметры |
Размеры рабочего стола, мм | 200х800 |
Рабочий ход суппорта, мм | 870 |
Максимальная ширина ножа, мм | 240 |
Максимальная длина ножа, мм | 800 |
Максимальная толщина ножа, мм | 60 |
Максимальная высота подъёма шпинделя над столом, мм | 70 |
Возможный угол заточки | 0-900 |
Размер шлифовального круга, мм | 32х125 |
Частота вращения шлифовального круга, об/мин | 2830 |
Мощность насоса подачи охлаждающей жидкости, Вт | 40 |
Мощность двигателя подачи, Вт | 60 |
Мощность двигателя, кВт | 1,5 |
Габариты, мм | 1835х1000х1480 |
Транспортные габариты, м | 1,86х1,05х1,46 |
Вес, кг | 340 |
Технические особенности
- Поворот магнитного стола регулируется штурвалом от 0-90o, что позволяет произвольно выбирать угол заточки ножей.
- Регулировка настройки высоты подъёма шпинделя осуществляется штурвалом.
- Простой и лаконичный пульт управления. Управления инвертором выведено на панель пульта управления, что позволяет задавать обороты вращения шпинделя с передней консоли..
- Вся электрическая часть станка соответствует нормам СЕ
- Перемещение суппорта осуществляется за счет электродвигателя подачи мощностью 60 Вт по зубчатой рейке Ход заточного круга ограничивают индукционные датчики
- Централизованная система смазки направляющих.
- Для удобства работы станок укомплектован галогеновой лампой подсветки.
- Двухточечная автоматическая подача СОЖ в зону обработки.
- В нижней части станка для системы охлаждения предусмотрен бачок под СОЖ с погружным насосом
| Вес станка, кг | 340 |
| Габаритные размеры, мм | 1835 х 1000 х 1480 |
| Максимальная высота подъёма шпинделя над столом, мм | 70 |
| Максимальная длина затачиваемых ножей, мм | 800 |
| Максимальная толщина затачиваемых ножей, мм | 60 |
| Мощность двигателя водяного насоса, Вт | 40 |
| Мощность эл/двигателя, кВт | 1,5 |
| Напряжение питания, В | 380 |
| Размеры рабочего стола, мм | 200х800 |
| Страна производства | Китай |
| Углы заточки, град. | 0-90 |
| Частота вращения шлифовального круга, об/мин | 2830 |
