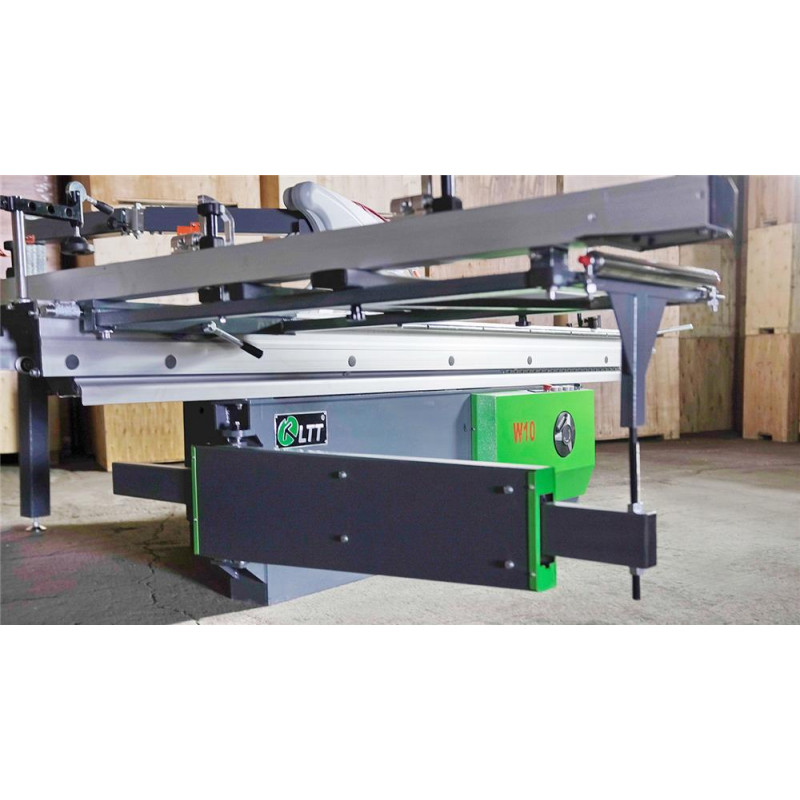

Форматно-раскроечный станок W10D с электронной индикацией наклона и электроподъёмом пилы
Форматно-раскроечный станок мод. W10D с наклоняемой пилой и подвижной кареткой на роликовых направляющих предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом.
Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
- Производитель:
- 100
Особенности конструкции:
- Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.
- Усиленная алюминиевая каретка длиной 3200 мм шириной 410 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
- Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
- Электрорегулировка вылета основной пилы осуществляется по направляющим на линейных подшипниках.
- Наклон пильного узла 45 градусов позволяет осуществлять распил заготовки под углом.
- Пластиковый прозрачный кожух защиты пилы с отводом для аспирации на поворотной штанге обеспечивает надежное удаление стружки из зоны обработки и чистоту рабочего стола. Съёмная прозрачная часть кожуха упрощает обслуживание станка.
- Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки узла подрезки, оборудованного функцией точной настройки при помощи рукояток размещенных на боковой панели станка.
- Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.
- Централизованная система смазки направляющих упрощает обслуживание станка
- Панель управления проста и лаконична. Пульт управления выполнен под наклоном к оператору для удобства управления.
- Станок дополнительно оснащен чугунным эксцентриковым прижимом для надежной фиксации заготовки.
Технические характеристики
Параметры | Значения |
Макс. длина реза, мм | 3180 |
Макс. ширина реза, мм | 2800 |
Макс. размер от пилы до задней упорной линейки, мм | 1200 |
Размеры основного стола, мм | 1130х660 |
Размер подвижной каретки, мм | 3200х410 |
Угол наклона пилы, град. | 0-45 |
Макс. диаметр основной пилы, мм | 315 х 30 |
Диаметр подрезной пилы, мм | 120 х 20 |
Макс. высота реза, мм | 90 |
Макс. высота реза пилой 300 мм, 45 град. | 55 |
Диаметр патрубков аспирации сети, мм | 80,100 |
Частота вращения основной пилы, об./мин. | 4000, 5000 |
Частота вращения подрезной пилы, об./мин. | 9000 |
Мощность электродвигателя основной пилы, кВт | 5,5 |
Мощность электродвигателя подрезной пилы, кВт | 1.1 |
Габариты, мм | 3390х3390х1600 |
Транспортные габариты, м | 2,12х1,15х0,9 3,27х0,3х0,45 |
Масса, кг | 960 |
Масса станка в упаковке, кг. | 1030 |
| Наличие ЧПУ у станка | нет |
| Вес станка, кг | 960 |
| Диаметр основной пилы, мм | 300*30 |
| Диаметр подрезной пилы, мм | 120x20 |
| Макс. высота реза пилой 300 мм, 45 град. | 55 |
| Макс. высота реза, мм | 80 |
| Макс. длина реза, мм | 3200 |
| Масса станка в упаковке, кг. | 1030 |
| Мощность электродвигателя основной пилы, кВт | 5,5 |
| Мощность электродвигателя подрезной пилы, кВт | 1,1 |
| Напряжение питания, В | 380 |
| Общая мощность, кВт | 6.6 |
| Страна производства | Китай |
| Транспортные габариты, мм | 2210х1250х950 |
| Угол наклона пилы, град. | 0-45 |
| Частота вращения основной пилы, об./мин. | 4000, 5000 |
| Частота вращения подрезной пилы, об./мин. | 9000 |
