Двусторонний рейсмусовый станок ML9326CM с пильным узлом, ширина 260мм

Область применения: предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства.

Отличительные особенности:

• Чугунная массивная литая станина;

• Высокоскоростные прецизионные динамически сбалансированные шпиндели;

• Низкое энергопотребление относительно других многопильных станков;

• Мощная система подачи и фиксации пиломатериала;

• Быстрая загрузка и малое количество отходов;

• Лазерные указатели облегчают работу оператора;

• Бесступенчатое изменение скорости подачи переключателем на панели управления;

• Быстрое смена пил;

• Чугунные редукторы с карданным приводом прижимных роликов;

• Пневматическое управление прижимными роликами;

• Наружный диаметр шпинделей 50 мм.

  Технические характеристики

  Наименование	Параметры
  Ширина обработки, мм	до 260
  Толщина заготовки, мм	10 - 90
  Скорость подачи, м/мин	6 - 30
  Частота вращения фрезерных шпинделей, об/мин	6000
  Частота вращения пильного шпинделя, об/мин	4500
  Диаметр шпинделей, мм	50
  Диаметр инструмента на нижнем шпинделе, мм	140
  Диаметр инструмента на верхнем шпинделе, мм	140 - 180
  Диаметр инструмента на пильном узле, мм	200 - 300
  Мощности двигателей приводов шпинделей:
  Нижний горизонтальный шпиндель, кВт	7,5
  Верхний горизонтальный шпиндель, кВт	11
  Пильный узел, кВт	30
  Мощность двигателя привода подачи, кВт	4
  Мощность двигателя траверсы подачи, кВт	0,75
  Мощность двигателя подъема пильного узла, кВт	0,37
  Установленная мощность, кВт	53, 62
  Давление воздуха в пневмосистеме, мПа	0,4 - 0,6
  Диаметр патрубков под аспирацию, мм	140
  Количество патрубков под аспирацию, шт.	3
  Габариты, мм	3200х1460х1580
  Вес, кг	3000

Особенности

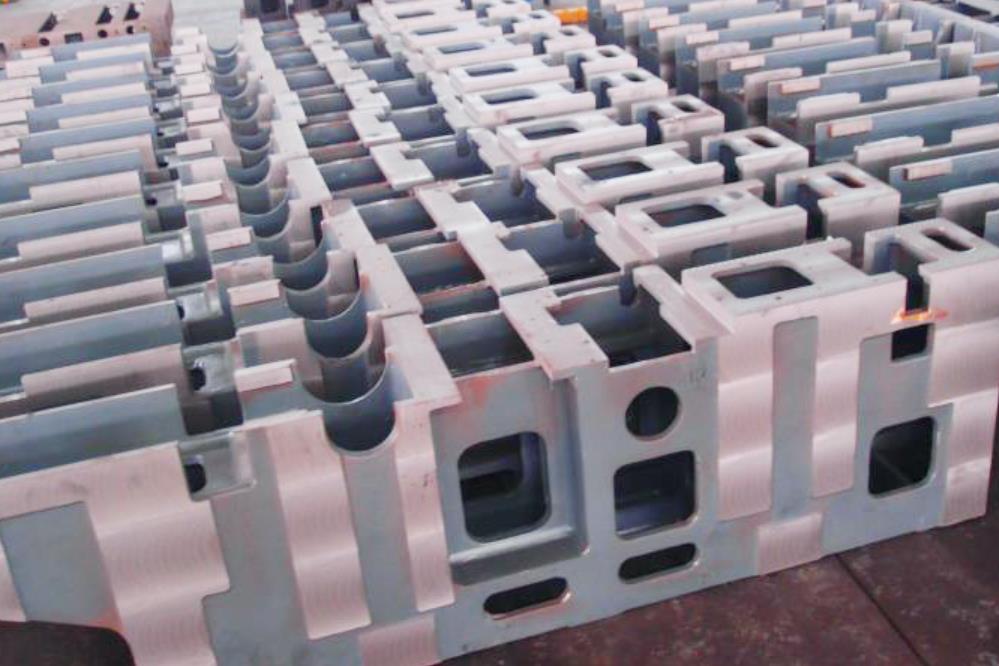

Чугунная массивная литая станина, прошедшая точную механическая обработку за 1 установку, а также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность.

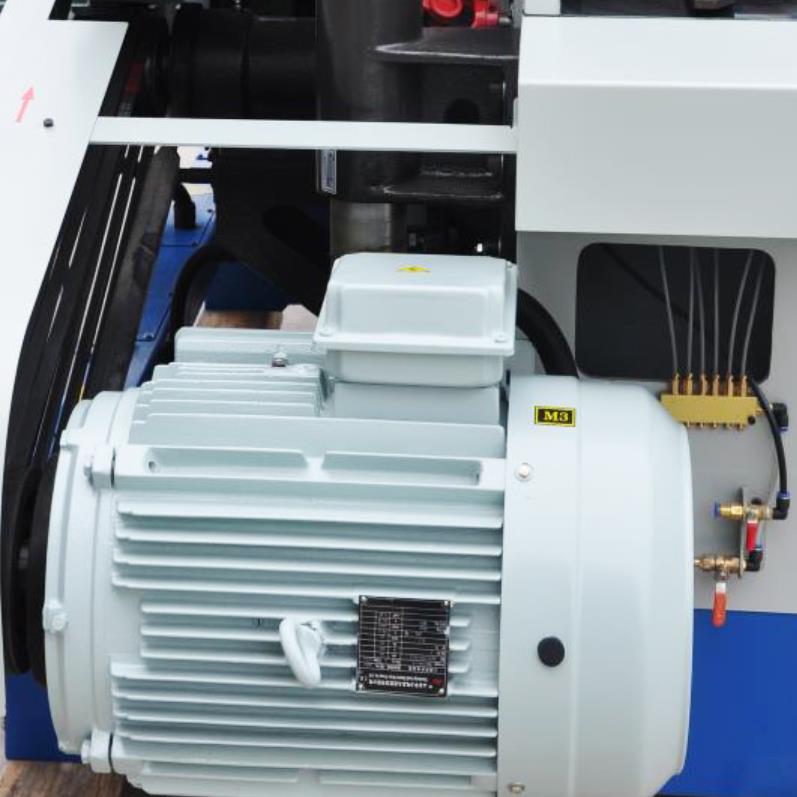

Мощность привода пильного узла 30 кВт позволяет устанавливать несколько дисковых пил диаметром до 300 мм с максимальной высотой пропила заготовки 90 мм.

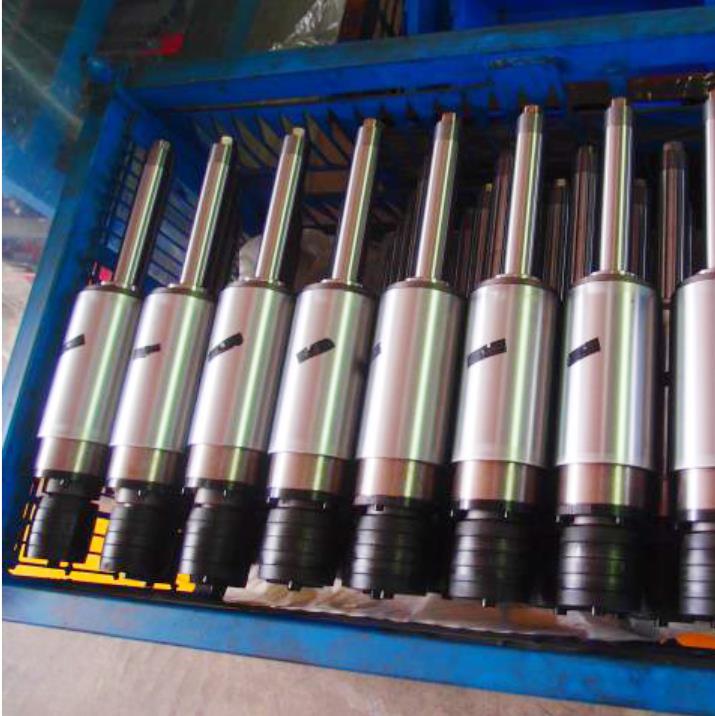

Высокоскоростные прецизионные динамические сбалансированные шпиндели отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку.

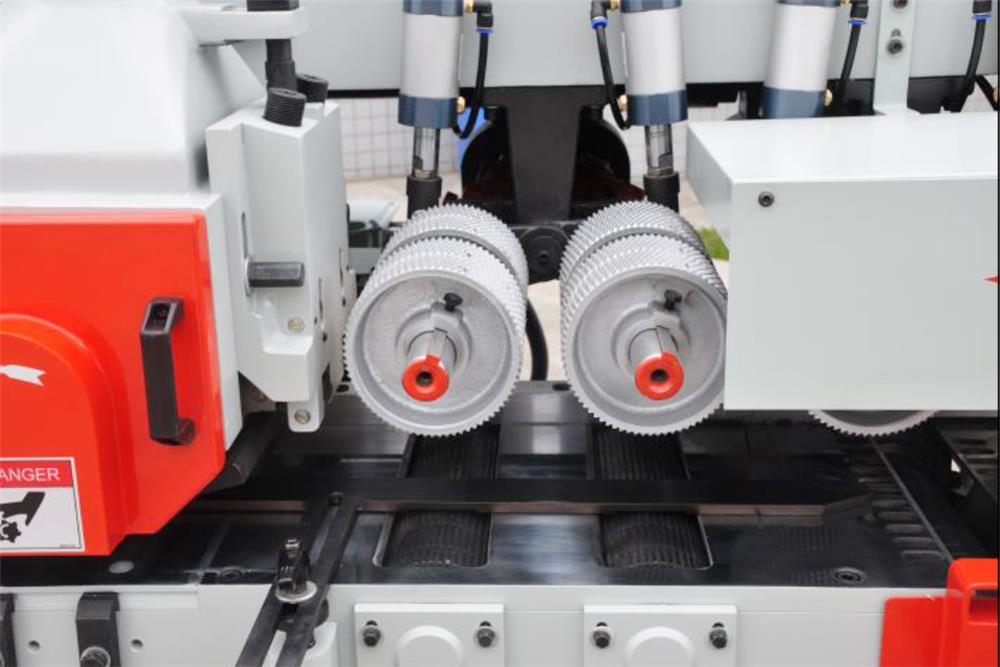

Система подачи состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположено 3 приводных ролика.

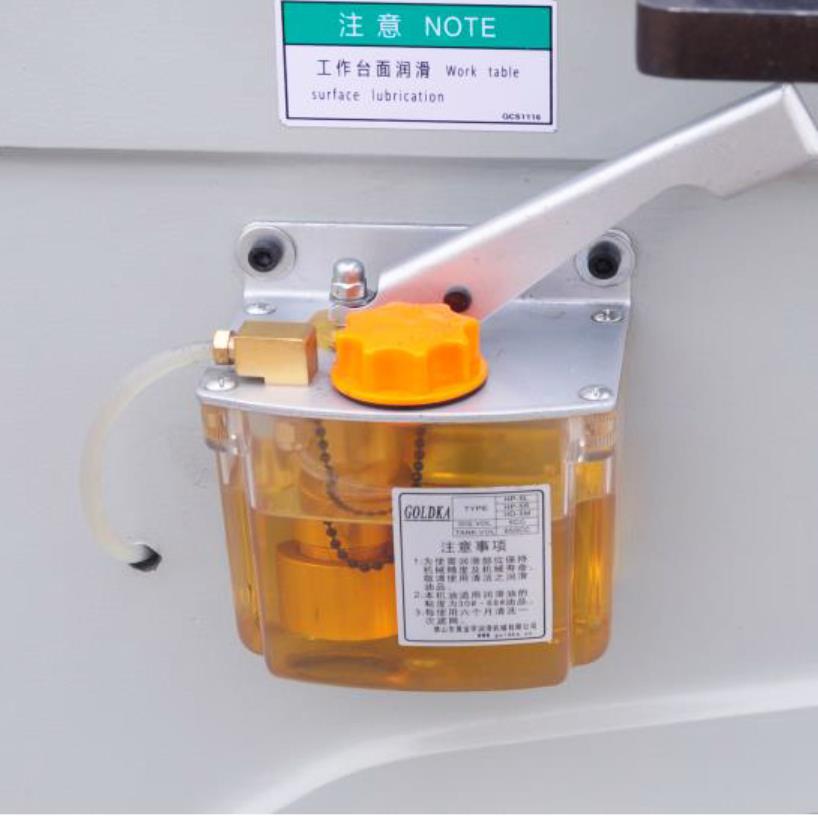

На стол по необходимости подается смазка. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.

Когтевая защита установлена на станке и препятствует обратному выбросу заготовок. Благодаря данной системе соблюдаются нормы безопасности оператора станка. Когтевые лучи изготовлены из прочной стали.

Специальное исполнение верхнего прижима и плиты пильного узла изготовлены из текстолита и твердых пород древесины для удобства и быстрого формирования необходимого постава пил.

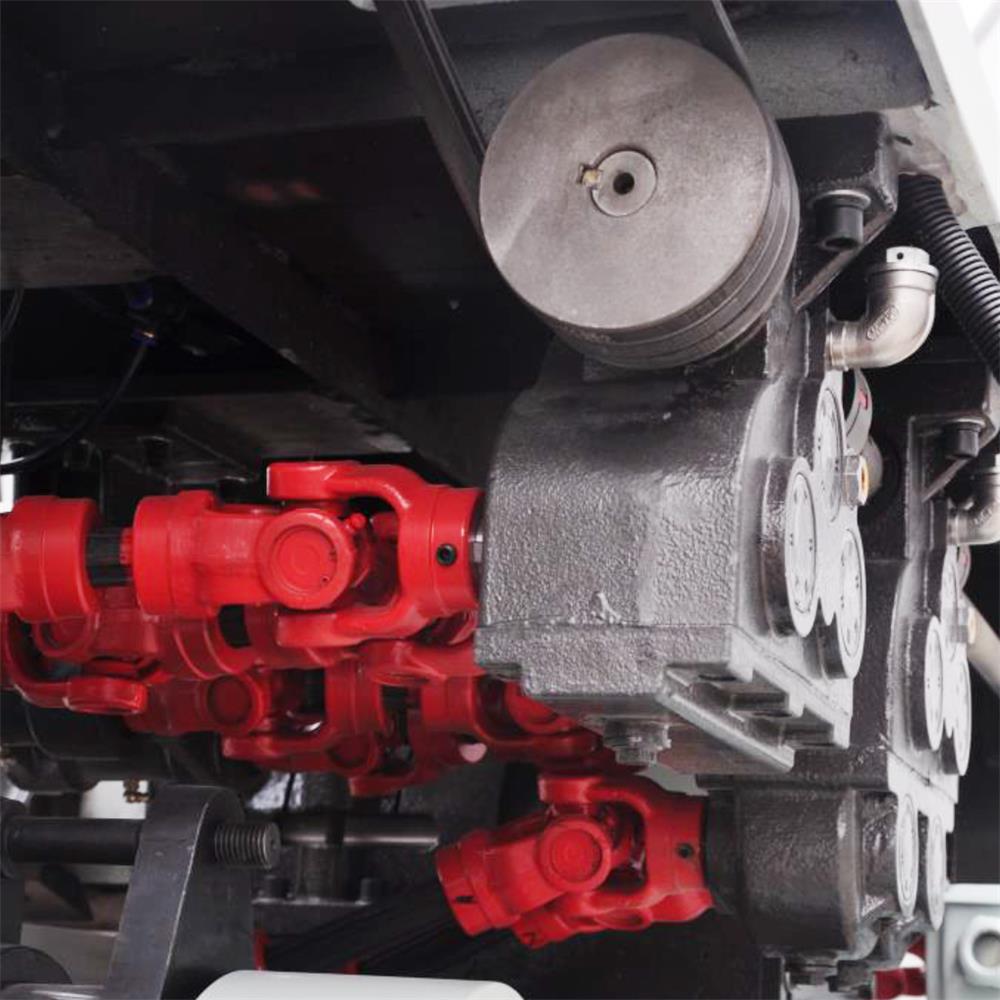

Мощная система подачи (передача крутящего момента) позволяет протягивать заготовки при максимальных режимах пиления, а литое исполнение редукторов позволяет избегать возникновения каких-либо вибраций.

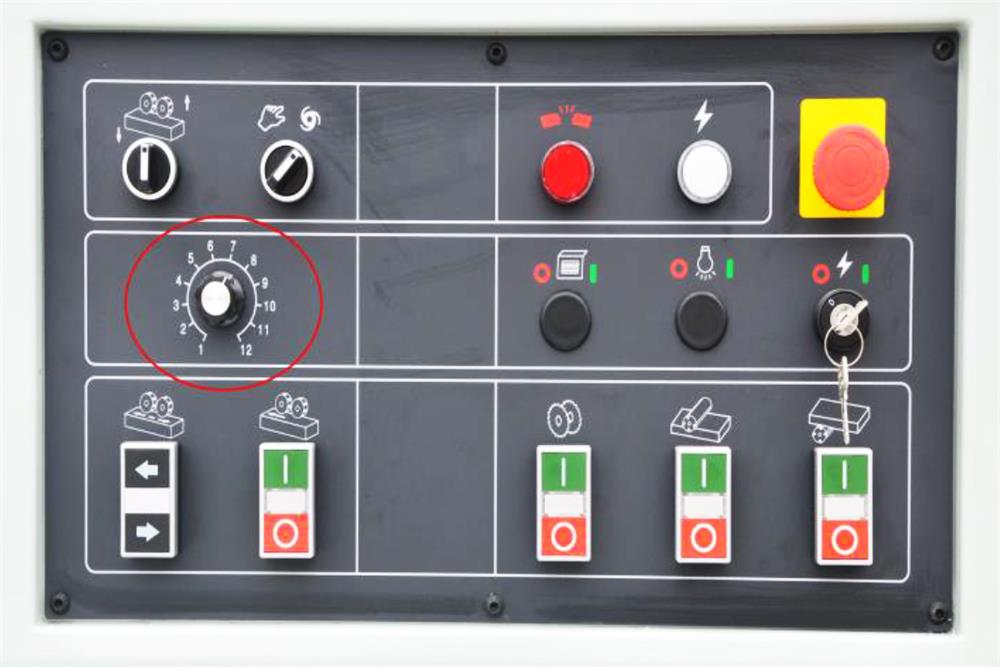

Для бесступенчатой регулировки скорости подачи заготовок в диапазоне от 6 до 30 м/мин используется частотный инвертор. Надежная и современная система позволяет достигать необходимых скоростей подачи при самых разных режимах пиления.

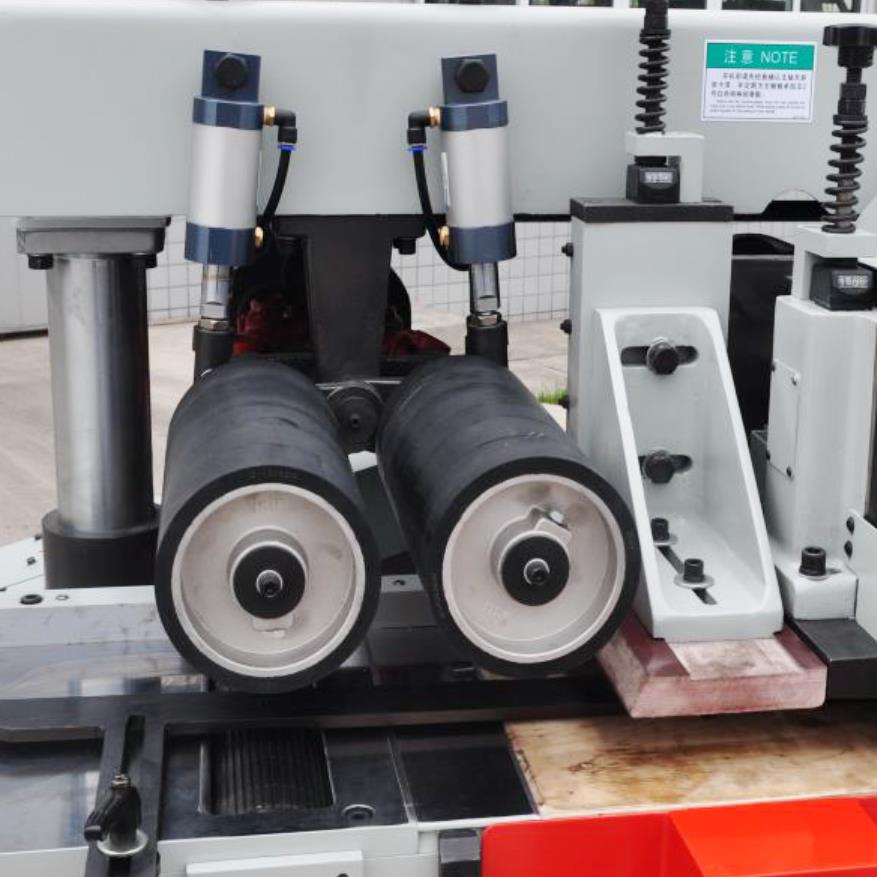

Пневматическое управление прижимными роликами, это обеспечивает безупречное позиционирование заготовки в процессе обработки. Настройка усилия прижима производится быстро и удобно с центрального пульта управления.

Наружный диаметр шпинделей 50мм позволяет обрабатывать заготовки шириной 260 мм, использовать дисковые пилы.
